De nombreuses personnes souhaitent fabriquer leurs propres poignées en bois pour leur machine à expresso Decent.

Vous trouverez ci-dessous nos plans techniques pour la poignée du porte-filtre et celle de la tête de groupe.

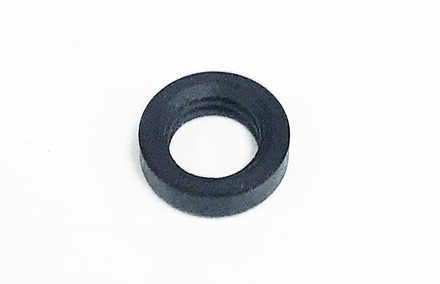

Remarque : il existe une petite entretoise, que nous fabriquons sur mesure, qui se place sur le boulon de la poignée de la tête de groupe.

Voici un lien vers le panier pour cette pièce : https://fr.decentespresso.com/c?s=73776+1

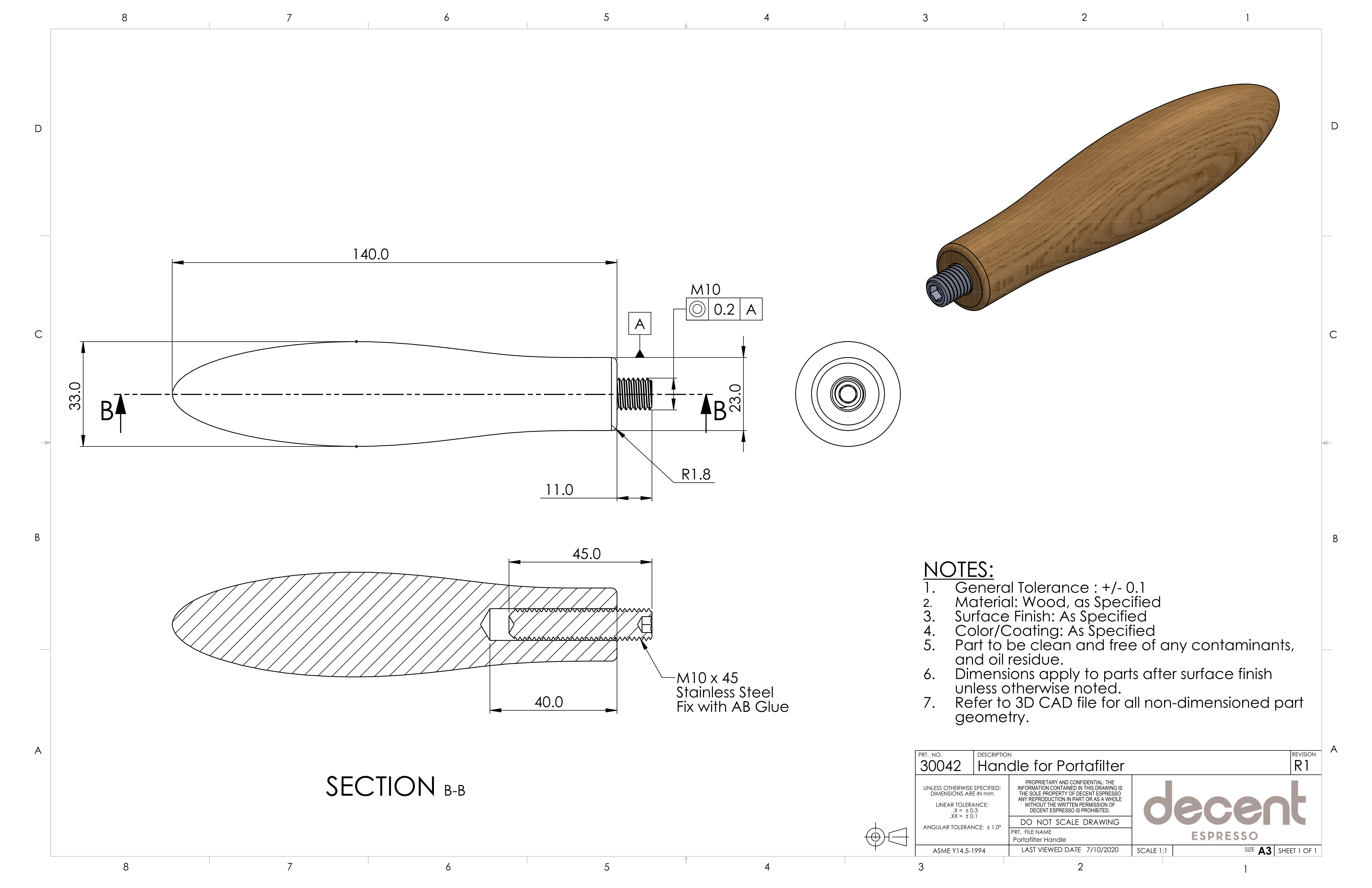

Derniers plans de la poignée du porte-filtre :

PDF des plans de la poignée du porte-filtre

Fichier DXF des plans de la poignée du porte-filtre

Fichier STEP des plans de la poignée du porte-filtre

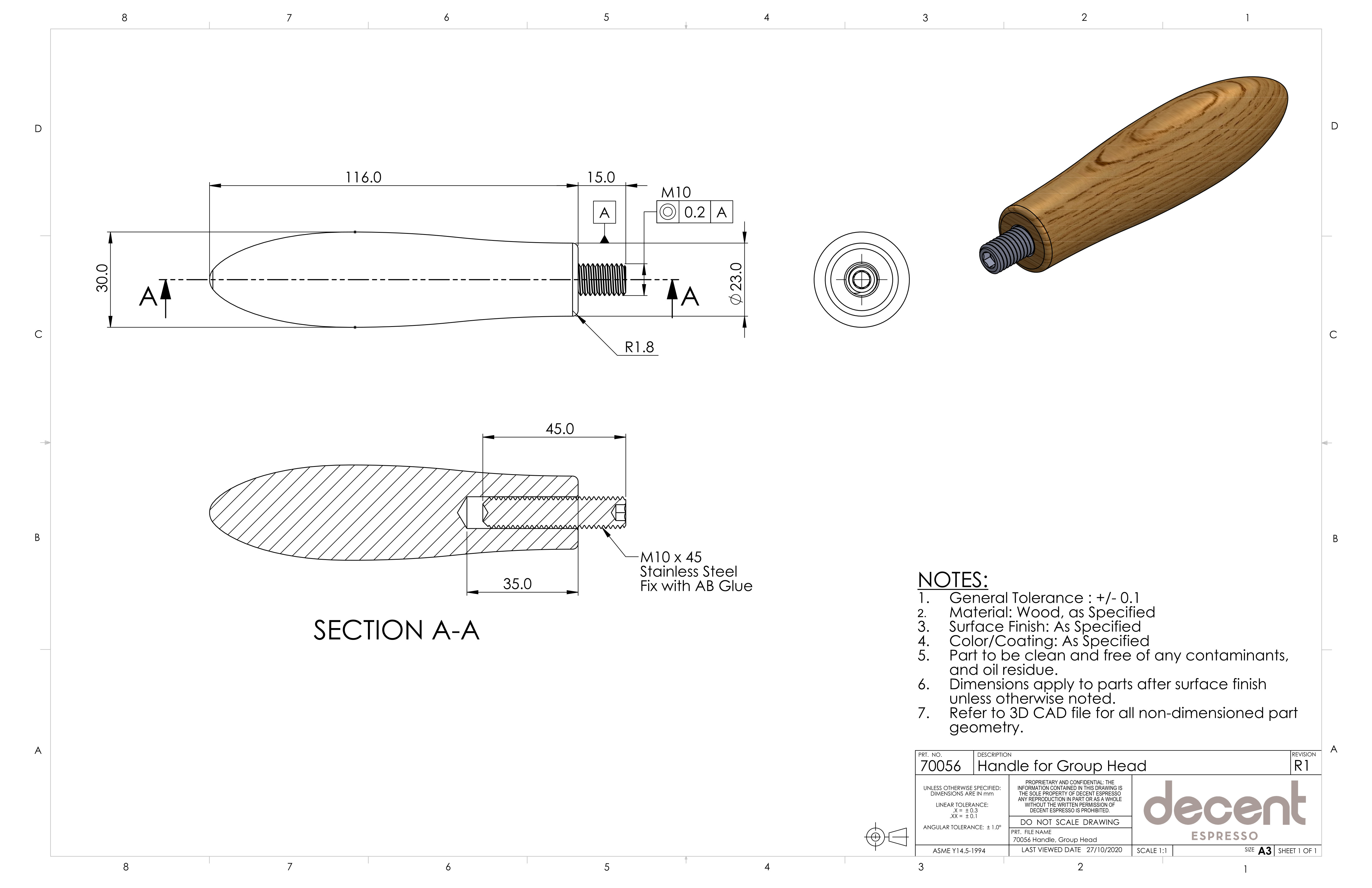

Derniers plans de la poignée de la tête de groupe :

Fichier PDF des plans de la poignée de la tête de groupe

Fichiers DXF des plans de la poignée de la tête de groupe

Fichiers STEP des plans de la poignée de la tête de groupe

---

Anciens plans :

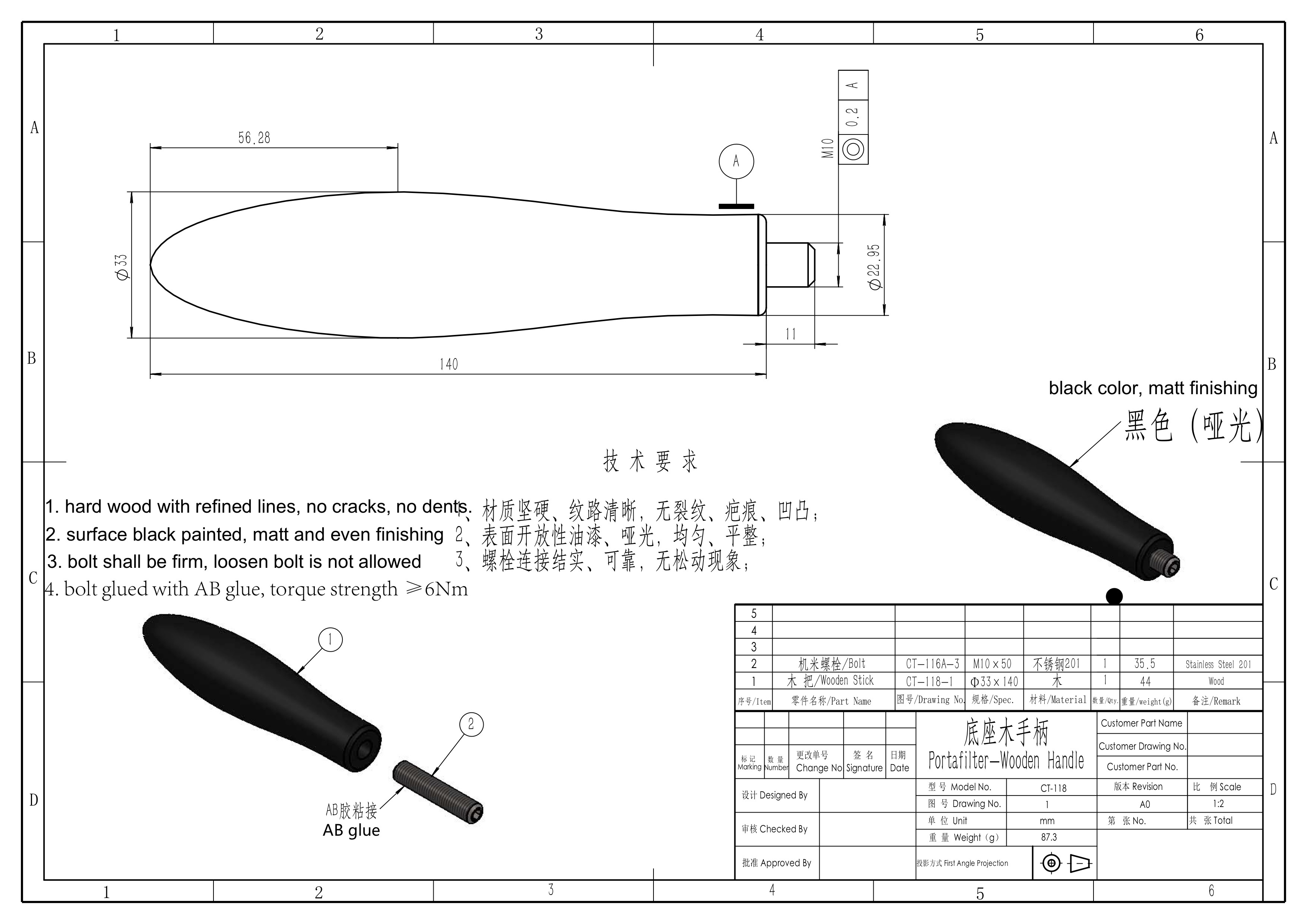

Poignée du porte-filtre :

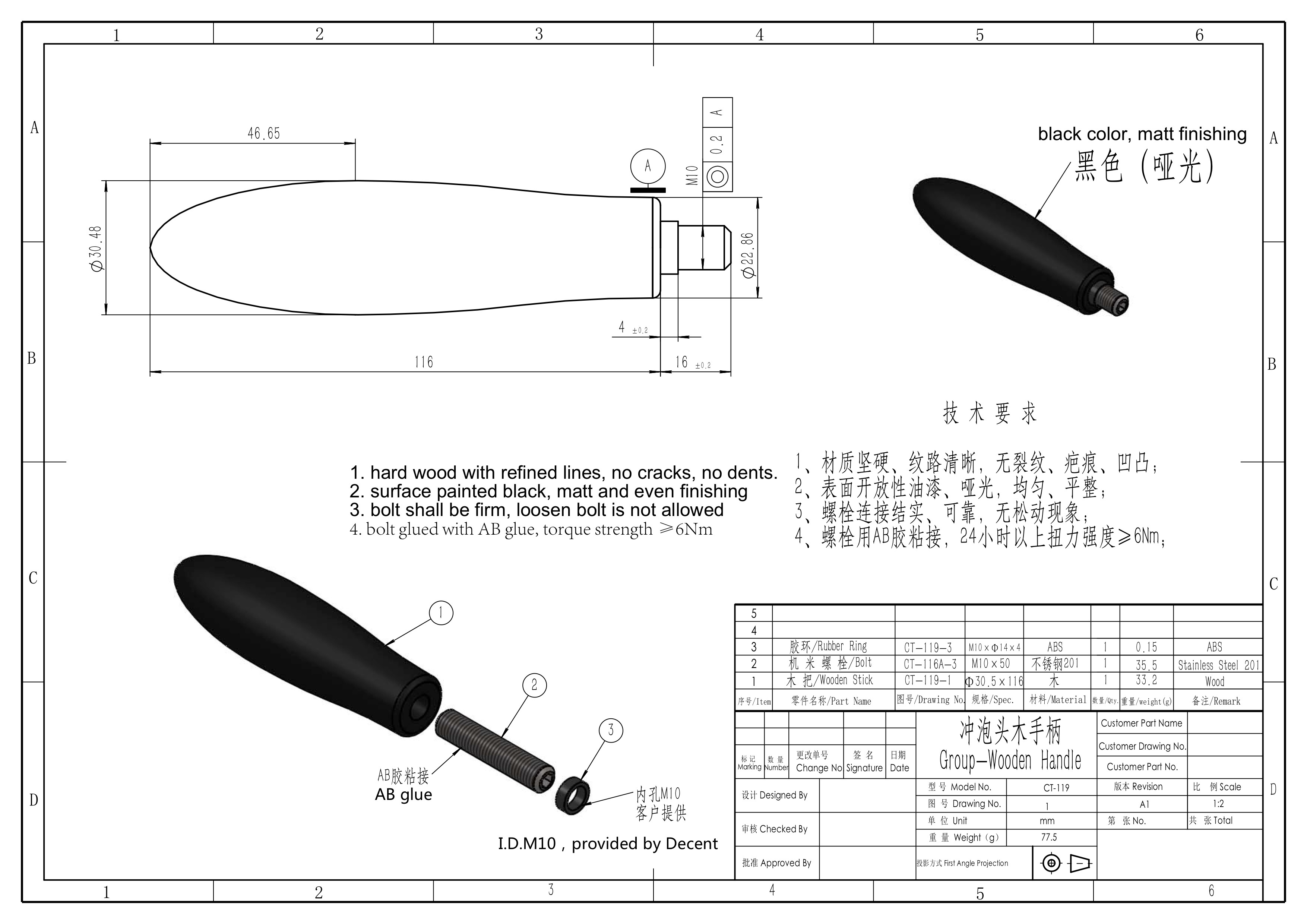

Poignée de la tête de groupe :
